Hồ bơi trường THCS

Mô tả chi tiết

. NỘI DUNG VÀ QUY MÔ ĐẦU TƯ:

a. Quy mô đâu tư:

- Đầu tư xây dựng mới:

+ Xây dựng hồ bơi di động, nhà vòm và nhà thay đồ

b. Loại và Cấp công trình:

Công trình dân dụng, cấp III phân cấp theo Nghị định 15/2013/NĐ-CP ngày 06 tháng 02 năm 2013 của Chính phủ

c. Giải pháp thiết kế

***Quy mô:

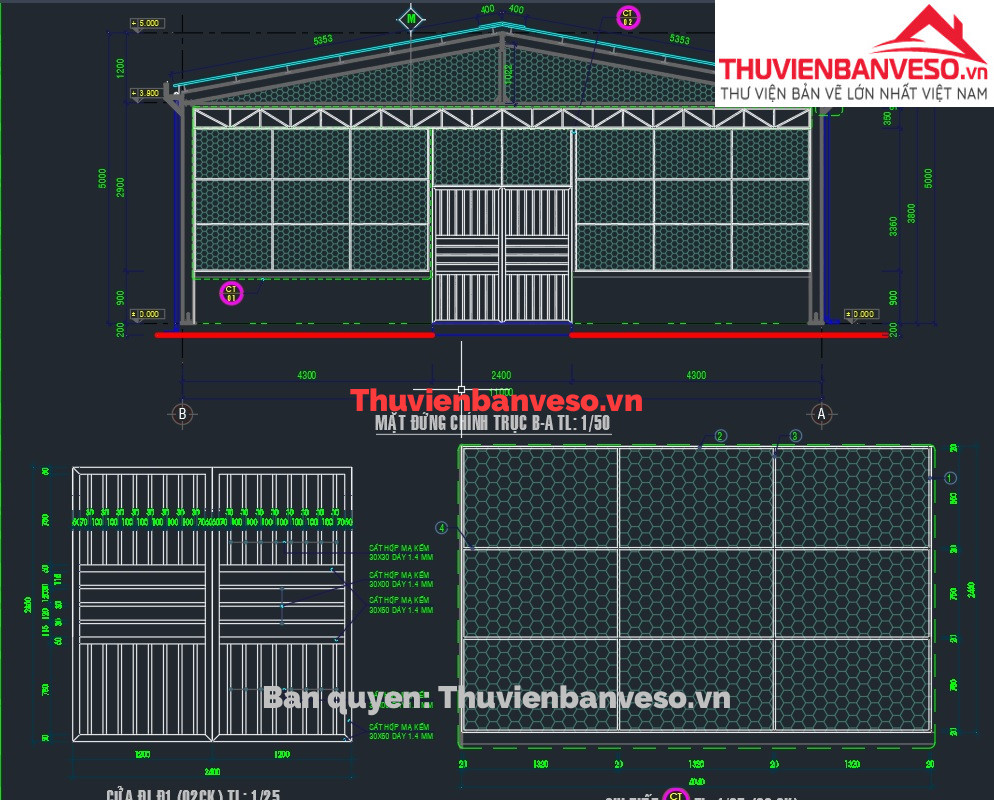

Xây dựng nhà vòm, hệ khung kết cấu thép chịu lực.

Móng trụ BTCT đá 1x2 M200. Hệ khung sắt hình mạ kẽm 20x20x1.4mm.

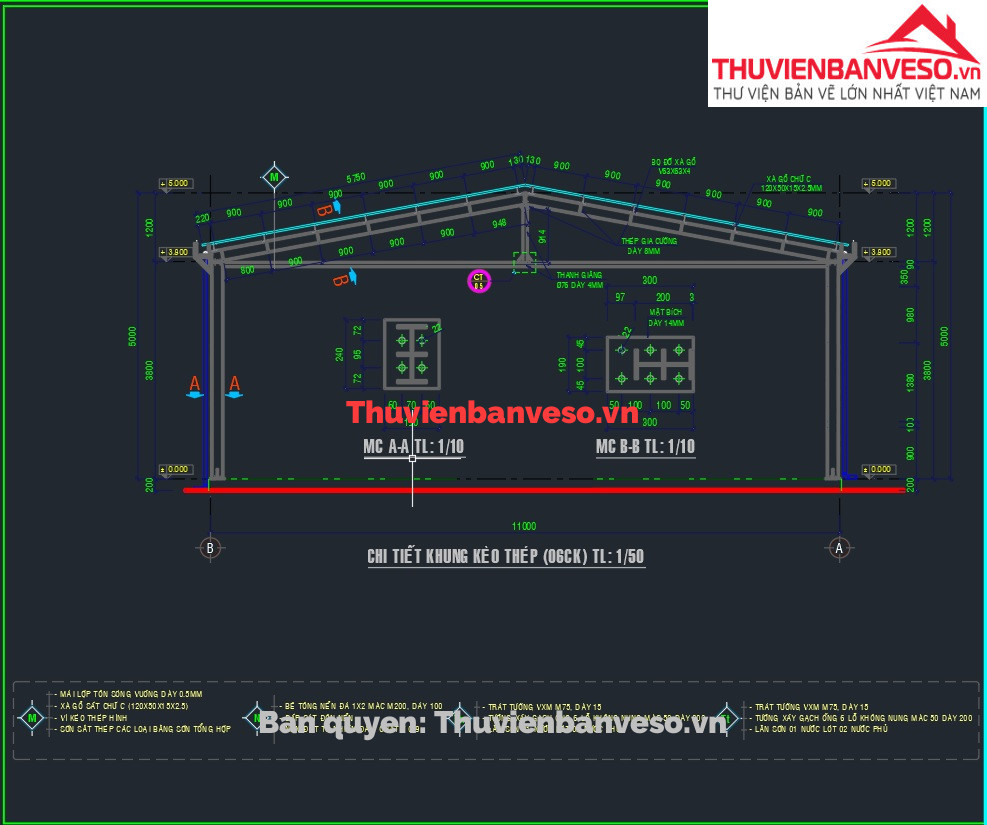

Kèo Zamil khẩu độ 11m, xà gồ 50x50x2.0mm, mái lợp tôn mạ màu dày 0.5mm. Cửa đi sắt hình mạ kẽm 30x60x1.4mm. Nền sân trống lát gạch ceramic 50x50cm.

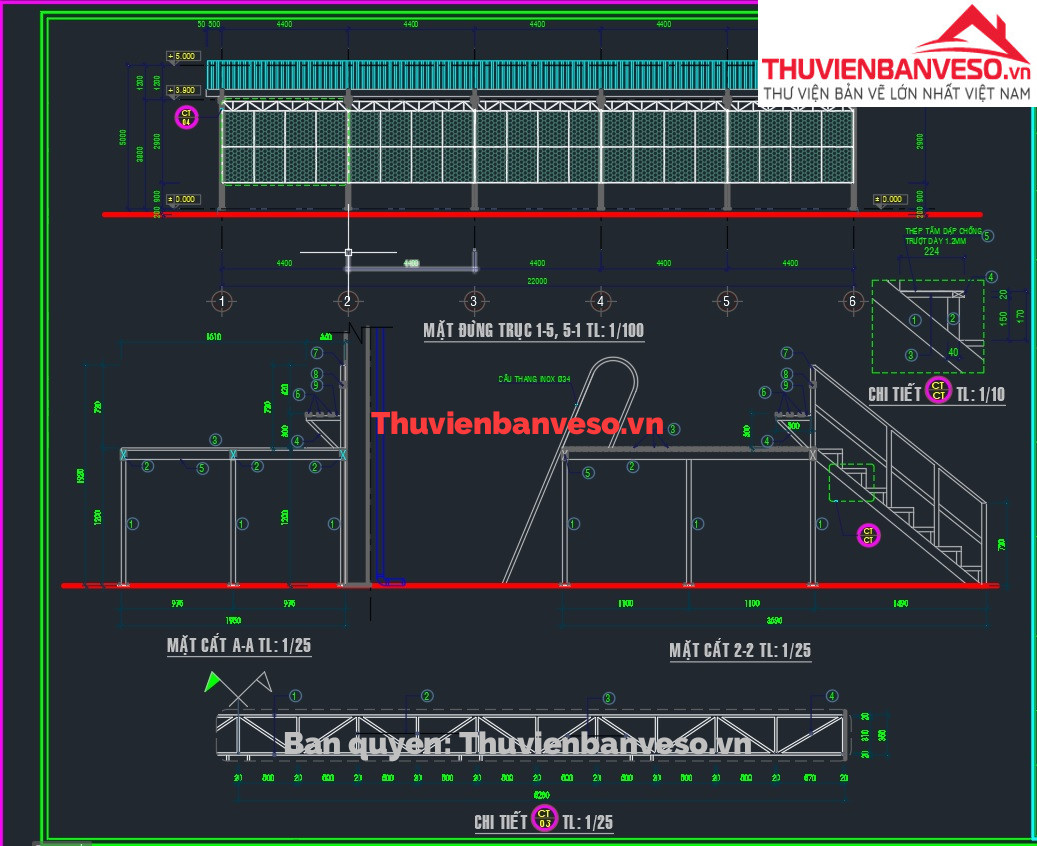

Lắp đặt hệ thống hồ bơi Kích thước: 6,6m x 15,6m x 1,2m.

Chất liệu:

Bạt PVC 3 lớp siêu bền có độ dày 0,9mm. Khung chịu lực sử dụng thép ống mạ kẽm siêu chịu lực – sơn tĩnh điện chuyên dụng, khả năng chống ăn mòn cao.

Các phụ kiện kèm theo:

Bình lọc cát D=800 mm, Gia cố bằng sợi thủy tinh chống va đập, chịu hóa chất van 6 chức năng đi kèm.

Cát thạch anh (250kg); Máy bơm lọc 2HP

Các thiết bị phụ trợ:

Bàn hút bể bơi Plastic; Bộ KIT Test PH và Clo; Ống mềm tự nổi bể bơi 30m, Gân tròn cứng; Hóa chất xử lý.

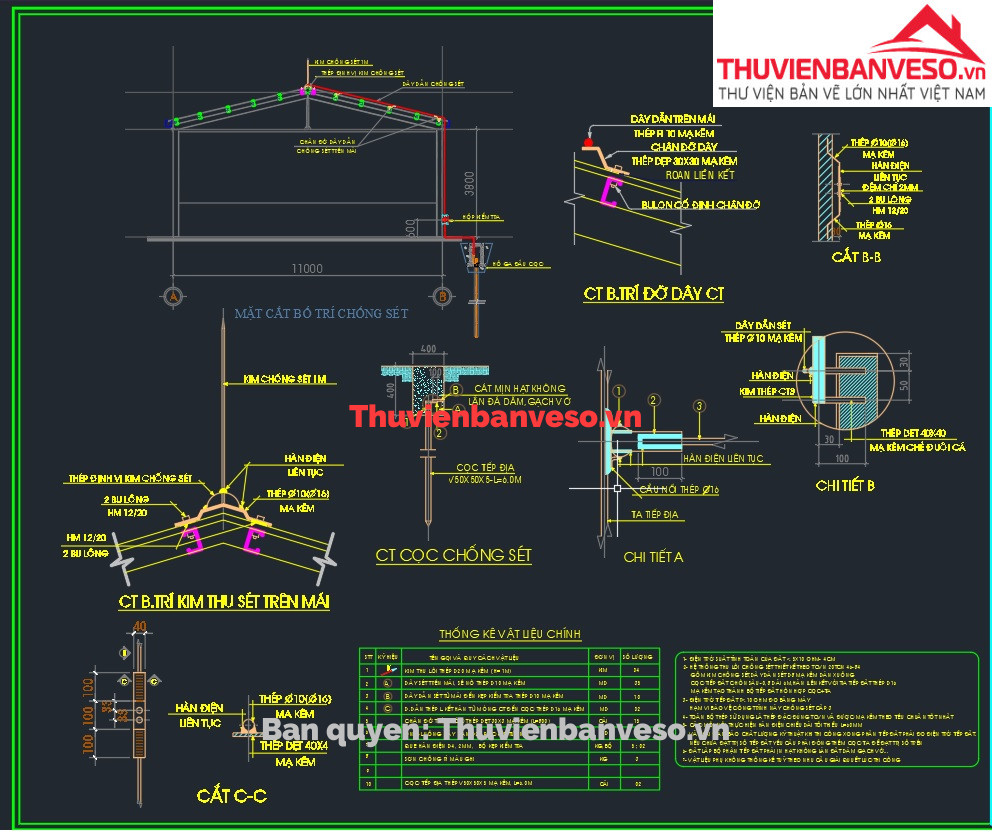

Lắp đặt hệ thống điện chiếu sáng, hệ thống chống sét.

v Nhà thay đồ:

Công trình được thiết kế xây dựng với kiến trúc hiện đại.

Nhà thay đồ 2 phòng: với tổng diện tích 12,075m2.

Chiều cao : 2,5m

Cao trình thông thủy hoàn thiện: cốt nền sân san nền hiện hữu đến cốt 0.000 nền nhà là 0.2m, cốt từ nền nhà 0.000 đến đỉnh mái hoàn thiện là 2.5m. Tổng chiều cao công trình từ cốt 0.000 đến đỉnh mái là 2.5m.

Xây dựng theo kết cấu khung bê tông cốt thép; chi tiết các bộ phận như sau:

Bê tông lót nền bằng đá 4x6 M100.Móng bó nền bê tông đán 2x4 M150, giằng móng BTCT đá 1x2 M200;tường xây gạch ống không nung VXM M75, trát tường dày 15 VXM M75. Mái lợp ngói tôn dày 0.5mm, xà gồ thép hộp mạ kẽm 30x60x2.0mm. Nền lát gạch Ceramic 300x300 chống trượt . Thiết bị cửa: Toàn bộ hệ thống cửa đi dùng cửa sắt hộp 30x60x1.4mm, sơn 03 nước toàn bộ công trình không bả matic.

- Hệ thống điện: Chiếu sáng cho công trình dùng đèn Led.
