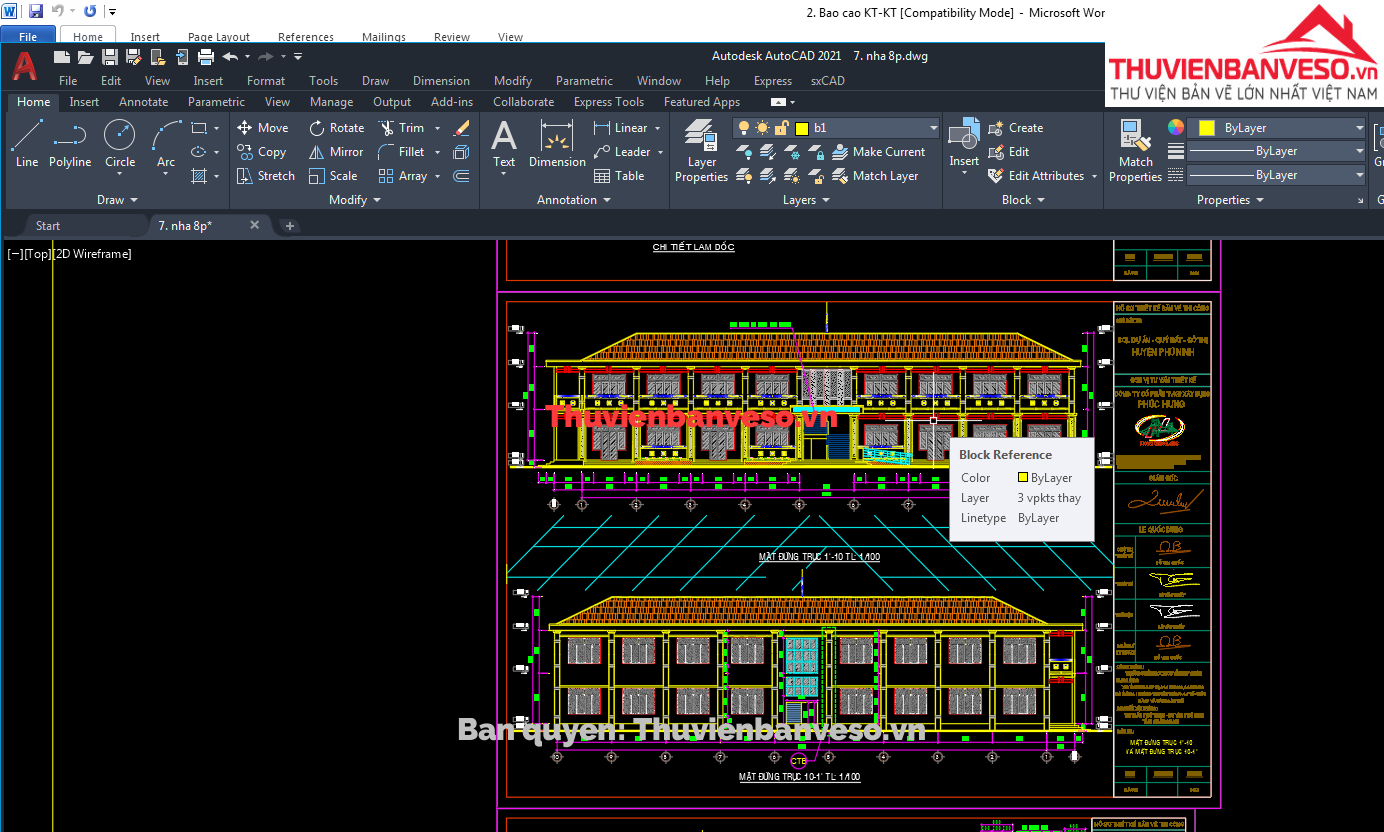

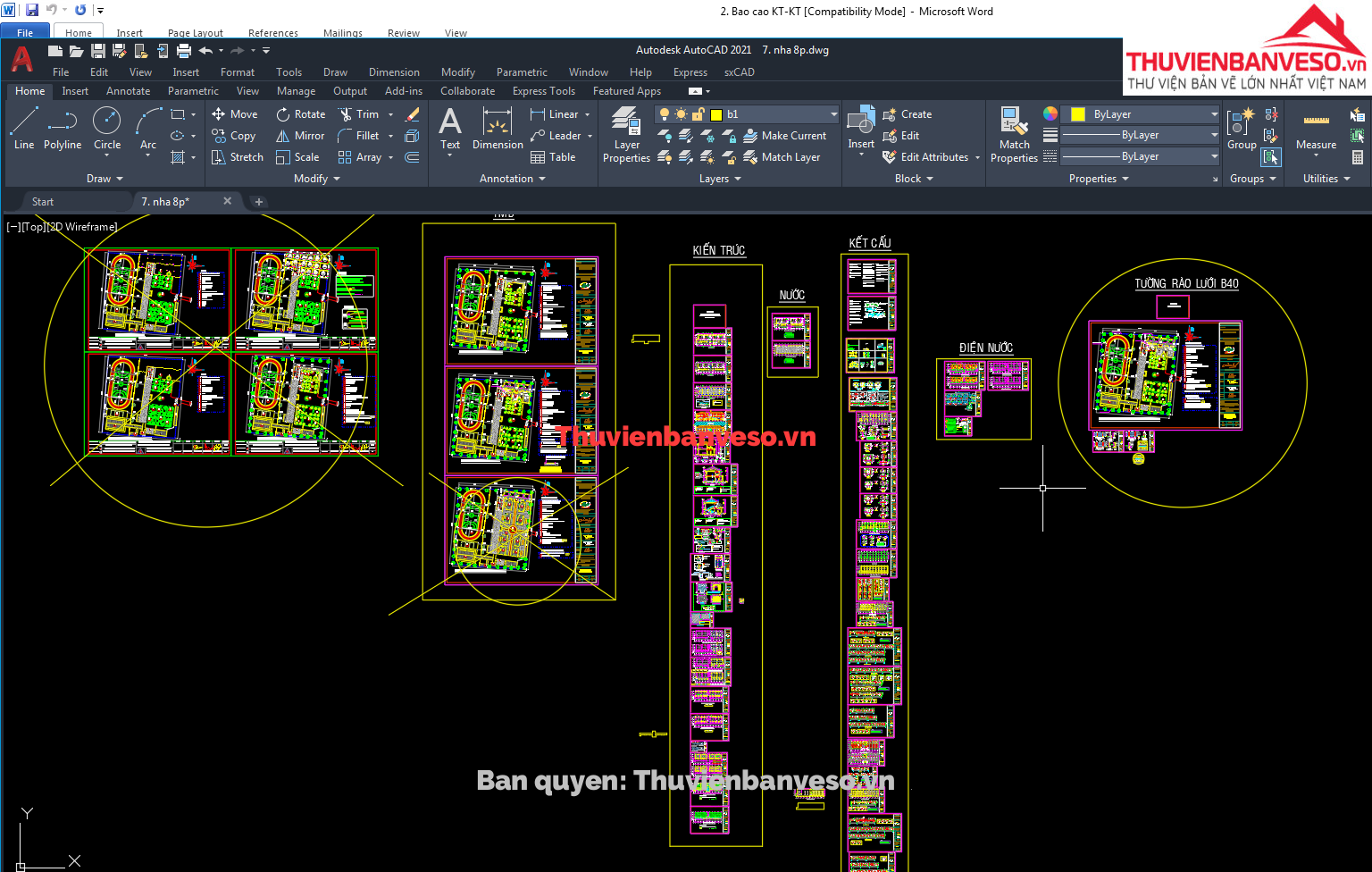

Bản vẽ trường tiểu học 02 tầng

Mô tả chi tiết

2. Giải pháp thiết kế:

a. Xây mới nhà lớp học 2 phòng, 04 phòng bộ môn, 01 phòng truyền thống, 01 phòng tổ chức đảng và các đoàn thể:

* Giải pháp về kiến trúc:

Xây mới nhà lớp học 2 phòng, 04 phòng bộ môn, 01 phòng truyền thống, 01 phòng tổ chức đảng và các đoàn thể: số tầng là 02 tầng với diện tích xây dựng là: 375*2 = 750m2, công trình cấp III; Mỗi phòng có diện tích là 52,48m2; Cốt nền hoàn thiện +0,45m so với nền sân bê tông; Diện tích phòng học (8,4 x 6,6)m, hành lang trước rộng 2,4m, bước cột 4,2m, chiều cao tầng 1 là 3,9m và chiều cao tầng 1 là 3,6m; Mặt bằng công trình bố trí hợp lý và chặt chẽ, phù hợp với tiêu chuẩn ngành; Với hình thức kiến trúc đơn giản và nhẹ nhàng, dễ thi công, phù hợp với điều kiện công năng sử dụng.

* Giải pháp kết cấu:

Móng BTCT đá 1x2 M250; Cột BTCT đá 1x2 M250 kết hợp móng bó nền đổ BT đá 2x4, M150, giằng móng đổ BT đá 1x2, M250; Tường xây gạch ống không nung VXM mác 75; Dầm, sàn và sênô tầng 2 và tầng mái đổ BTCT đá 1x2 mác 250, lanh tô BTCT đá 1x2 mác 200; Kết cấu mái xà gồ C120x50x15mm dày 2.5mm, cầu phong thép hộp mạ kẽm 30x30x1.4mm, cách khoảng 500mm, li tô thép hộp mạ kẽm 20x20x1.2mm, cách khoảng 250mm; Mái lợp ngói đất nung loại 22viên/m²; Nền lát gạch Ceramic 500x500mm, chân tường ốp gạch viền 120x500mm; Cửa đi, cửa sổ, vách kính dùng nhôm Xingfa, kính cường lực dày 8mm; Tay vịn lan can cầu thang, lan can hành lan dùng thép ống Inox; Mặt bằng cấp ốp đá Granite tự nhiên.

* Giải pháp hoàn thiện:

Tường, cột lăn sơn không bả 01 nước lót 02 nước phủ. Dầm, trần lăn sơn không bả 03 nước trắng.

* Giải pháp cấp điện, cấp thoát nước, chống sét:

- Nguồn điện kéo từ tủ điện nhà lớp học 14 phòng 2 tầng hiện trạng vào nhà lớp học 08 phòng 02 tầng sử dụng dây dẫn (2x10)mm2; Các phòng được bố trí đèn Led đơn 1,2m 35w, hành lang dùng đèn led 0,6m 18w, quạt treo tường - đảo chiều và ổ cắm phụ tải; Sử dụng dây dẫn lõi đồng bọc cách điện PVC; Dây dẫn đặt trong ống nhựa bảo hộ đi chìm trong tường và trần.

- Thoát nước mái: Bằng ống nhựa PVC có cầu chắn rác, thoát xuống nền sân bê tông và thoát vào hệ thống thoát nước chung.

- Chống sét: dùng hệ thống kim thu sét bán kính R<=84m, nối với cọc tiếp địa bằng hệ thống dây cáp đồng.

- Giải pháp phòng chống cháy nổ: Công trình kết cấu chủ yếu là vật liệu BTCT khó cháy do đó công tác phòng chống cháy nổ được đề nghị sử dụng với phương án bình chữa cháy CO2.

* Bó hè: Chân khay và nền đổ bê tông đá 2x4, M150, dày 100mm, có lót giấy dầu chống mất nước.

*. Nền sân bê tông: diện tích 359,045 m2

- Nền sân đổ bê tông đá 2x4, M150, dày 100mm, kẻ roan, lót giấy dầu chống mất nước.

* .Tường rào: Kết cấu móng, giằng, trụ BTCT đá 1x2, M200, giằng móng đá BT đá 2x4, M150, chân tường xây gạch ống không nung, lăn sơn hoàn thiện không bả, kéo lưới B40.
