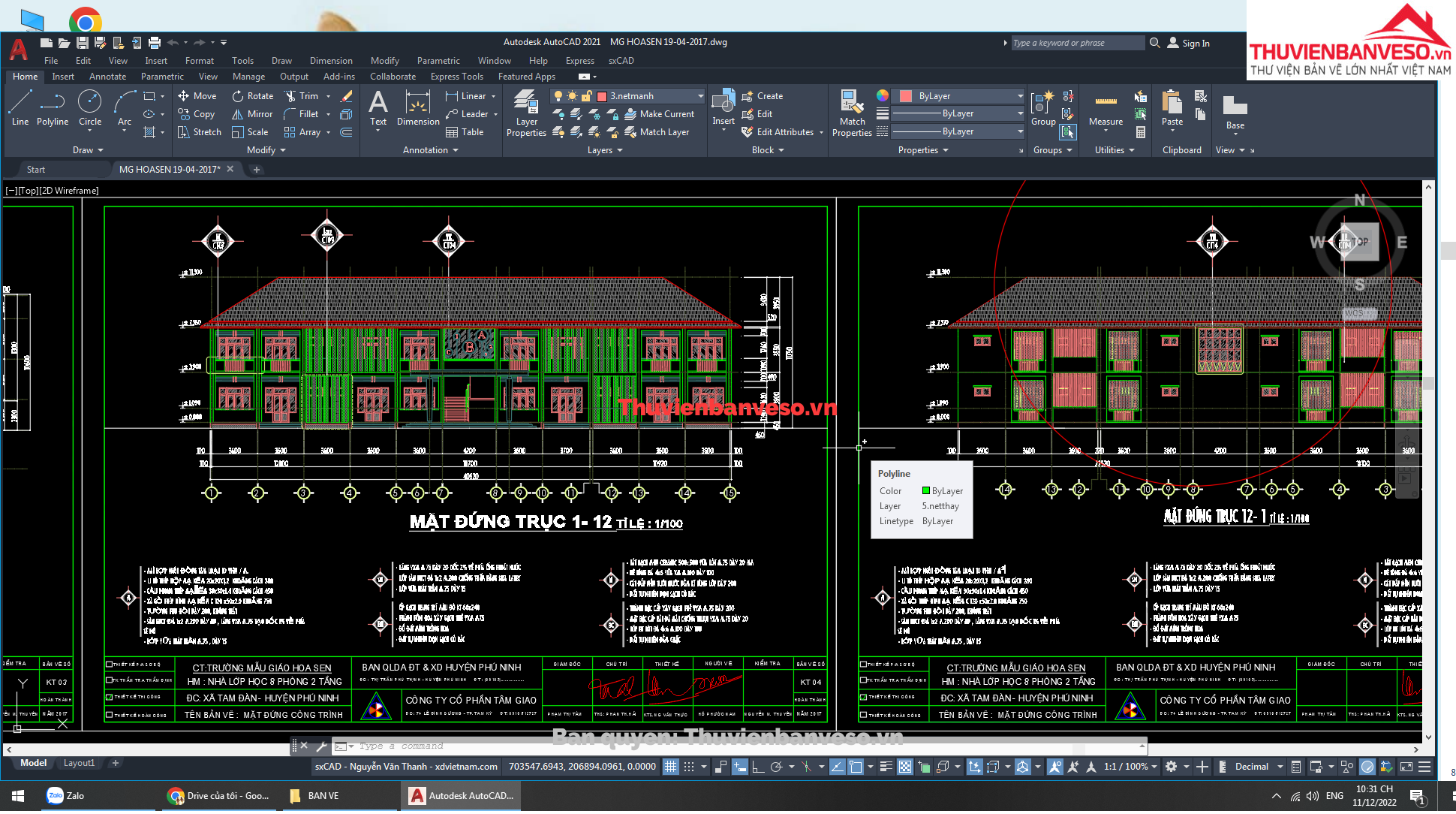

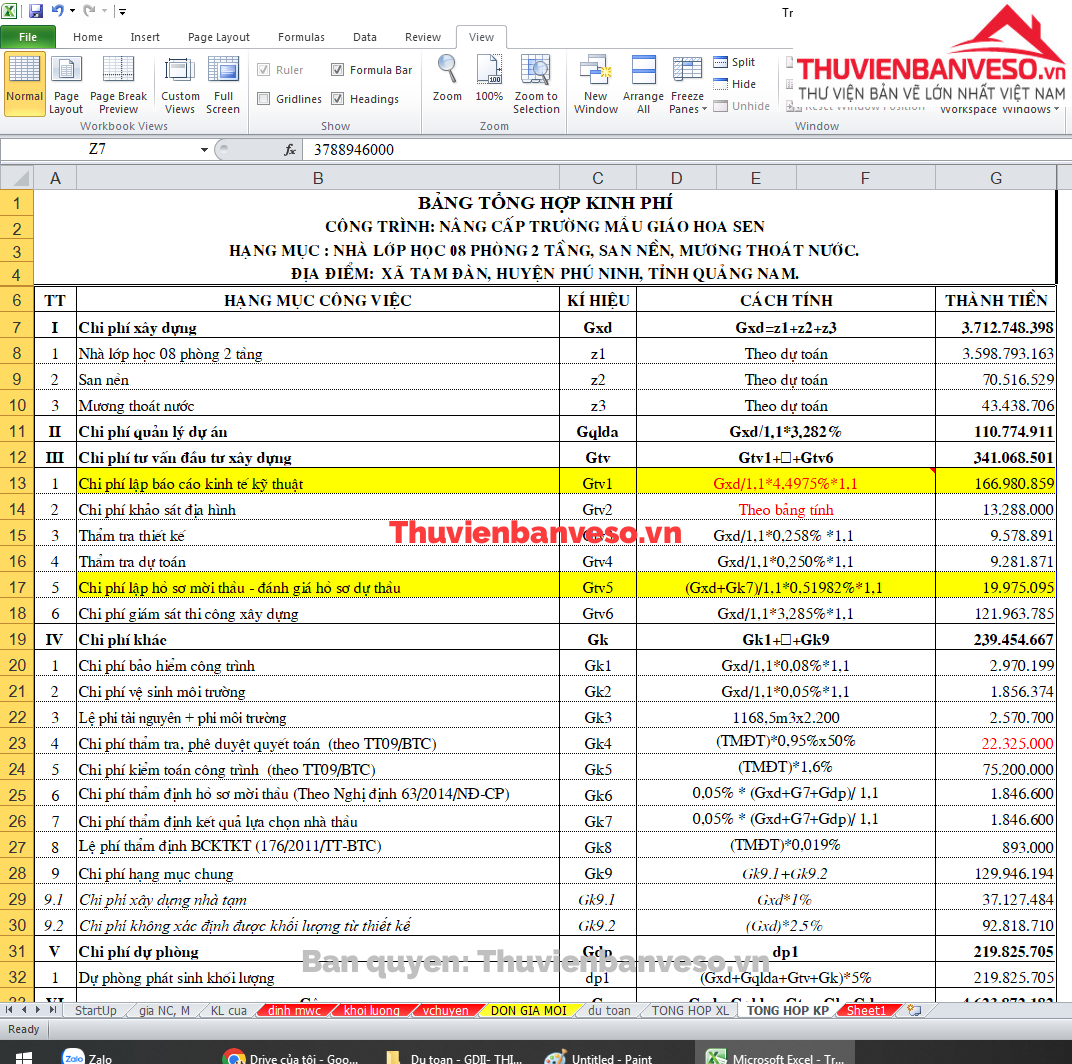

bản vẽ trường mẫu giáo 2 tầng full kiến trúc, kết cấu, điện nước, dự toán

Mô tả chi tiết

a. Quy mô xây dựng: Xây mới Nhà lớp học 08 phòng 02 tầng với diện tích 890,5m², san nền 1220m², mương thoát nước với chiều dài 24m.

b. Giải pháp kỹ thuật chính:

- Nhà lớp học 08 phòng 02 tầng: Nhà lớp học 08 phòng 02 tầng với diện tích xây dựng 890,5m²; Cốt nền hoàn thiện +0,45m so với nền sân bê tông; Diện tích phòng học (7,0 x 6,1)m, hành lang trước rộng 2,4m, phía sau rộng 1,8m, bước cột 3,6m, chiều cao thông thủy 3,9m; Mặt bằng công trình bố trí hợp lý và chặt chẽ, phù hợp với tiêu chuẩn ngành. Móng, trụ cột BTCT đá 1x2 M200 kết hợp xây móng bó nền đá chẻ VXM M75; tường xây gạch ống VXM M50; Dầm, giằng, sàn và sênô BTCT đá 1x2 M200; mái lợp ngói 9viên/m2 Đồng Tâm (hoặc tương đương); Xà gồ thép hình mạ kẽm C120x50x2,0 khoảng cách 750mm, cầu phong thép mạ kẽm 30x30x1,4 khoảng cách 450mm, li tô thép mạ kẽm 20x20x1,2; Nền lát gạch ceramic 500x500mm, tường trong phòng học ốp gạch men 250x400mm cao 1,6m, nền phòng vệ sinh ốp gạch men chống trượt 250x250mm, tường ốp gạch 250x400mm cao 1,6m; Cửa đi cửa sổ dùng cửa nhôm – kính dày 5mm. Tường, cột lăn sơn không bả 01 nước lót 02 nước màu. Dầm, trần lăn sơn không bả 03 nước trắng. Bậc cấp trát granito. Hệ thống cấp điện, cấp nước, chống sét và phòng cháy chữa cháy hoàn chỉnh.

- San nền: Tổng diện tích san nền 1220m², độ chặt yêu cầu k = 0,85.

- Mương thoát nước: Chiều dài 24m, mương bằng ống bê tông ly tâm đúc sẵn D40cm; kết hợp hố ga thành bằng bê tông đá 2x4 M200 dày 150, đan hố ga bằng BTCT đá 1x2 M200 dày 80, đáy bằng bê tông đá 4x6 M100 dày 100.
