Mô tả chi tiết
2. Giải pháp thiết kế:
a. Xây mới nhà lớp học 04 phòng 2 tầng:
*
Giải pháp về kiến trúc:

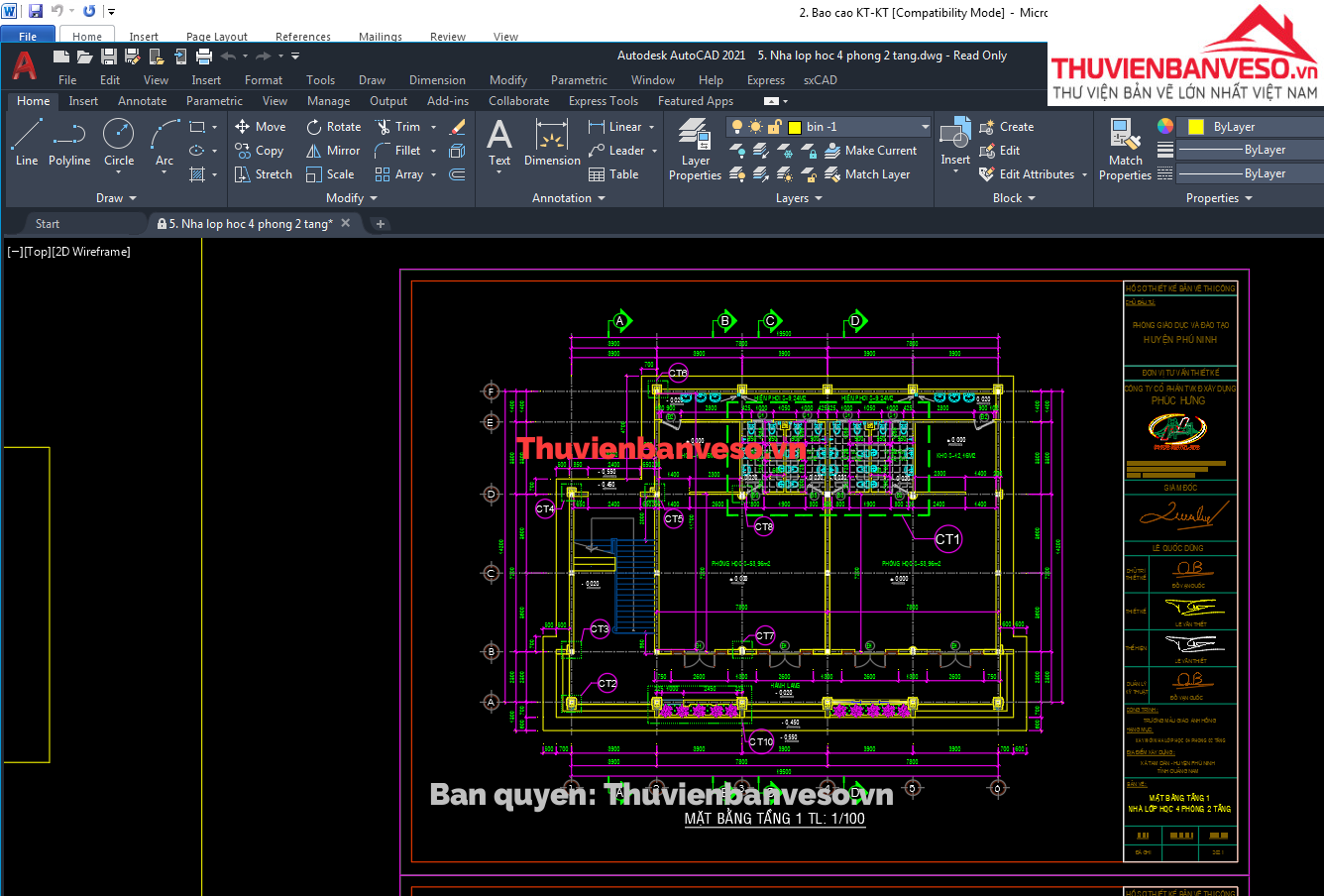

Nhà lớp học 04 phòng 02 tầng với
diện tích xây dựng là: 265,25*2 = 530,5m2, công trình cấp III; Mỗi phòng có
diện tích là 53,96m2; Cốt nền hoàn thiện +0,45m so với nền sân bê tông; Kích
thước phòng học (7,8x7,2)m, phòng kho có diện tích 12,16m2, phòng vệ sinh nam
6,1m2, phòng vệ sinh nữ 6,1m2, mỗi phòng có một hiên phơi với diện tích 9,24m2,
hành lang trước rộng 2,3m, bước cột 3,9m, chiều cao mỗi tầng 3,6m; Mặt bằng
công trình bố trí hợp lý và chặt chẽ, phù hợp với tiêu chuẩn ngành; Với
hình thức kiến trúc đơn giản và nhẹ nhàng, dễ thi công, phù hợp với điều kiện
công năng sử dụng.
* Giải pháp kết cấu:
Móng BTCT đá 1x2 M250; Cột BTCT
đá 1x2 M250 kết hợp móng bó nền đổ BT đá 2x4, M150, giằng móng đổ BT đá 1x2, M250;
Tường xây gạch ống không nung VXM mác 75; Dầm, sàn và sênô tầng 2 và tầng mái
đổ BTCT đá 1x2 mác 250, lanh tô BTCT đá 1x2 mác 200; kết
cấu mái xà gồ C120x50x15mm dày 2.5mm, cầu phong thép hộp mạ kẽm 30x30x1.4mm,
cách khoảng 500mm, li tô thép hộp mạ kẽm 20x20x1.2mm, cách khoảng 250mm, mái
lợp ngói đất nung loại 22v/m2; Nền lát gạch Granite 600x600mm, riêng khu vệ
sinh lát gạch chống trơn Ceramic 300x300mm, xung quanh tường ốp gạch 300x600mm
cao 1,2m; Cửa đi, cửa sổ dùng cửa nhôm Xingfa- kính cường lực dày 8mm, riêng
khu vệ sinh dùng kính mờ dày 5mm; Tay vịn lan can cầu thang, lan can hành lan
dùng thép ống Inox; Mặt bằng cấp ốp đá Granite tự nhiên.
* Giải pháp hoàn thiện:
Tường, cột lăn sơn không bả 01 nước lót 02 nước
phủ. Dầm, trần lăn sơn không bả 03 nước trắng.
Các thiết bị khu vệ
sinh trẻ (bệ xí, bệ tiểu, lavabol..) dùng loại Caesar hoặc tương đương.
* Giải pháp cấp điện, cấp thoát
nước, chống sét:
- Nguồn điện kéo từ tủ điện nhà hiệu bộ (tại
phòng nghệ thuật – chức năng) hiện trạng vào nhà lớp học 04 phòng 02 tầng sử
dụng dây dẫn (2x10)mm2; Các phòng được bố trí đèn Led đơn 1,2m 35w, hành lang
dùng đèn led 0,6m 16w, quạt đảo trần và
ổ cắm phụ tải; Sử dụng dây dẫn lõi đồng bọc cách điện PVC; Dây dẫn đặt trong
ống nhựa bảo hộ đi chìm trong tường và trần.
- Thoát nước mái: Bằng ống nhựa PVC có cầu
chắn rác, thoát xuống nền sân bê tông và thoát vào hệ thống thoát nước chung.
- Cấp nước khu vệ sinh: Bằng ống
nhựa PVC lấy từ giếng khoan lên bồn chứa Inox 2.0m3 đặt trên sàn tầng 2, các hệ
thống cấp nước bằng ống nhựa PVC.
- Giải pháp phòng chống cháy nổ: Công
trình kết cấu chủ yếu là vật liệu BTCT khó cháy do đó công tác phòng chống cháy
nổ được đề nghị sử dụng với phương án bình chữa cháy CO2.
* Bó hè: Chân khay và nền đổ bê tông
đá 2x4, M150, dày 100mm, có lót giấy dầu chống mất nước.
* Xây mới sân bê tông:
- Sân bê tông đổ đá 1x2, M200 dày 70mm, có lót giấy ni
lông chống mất nước, có kẻ roan.
* Mái che di động: (diện tích 5.644x19.7m2)
- Móng
đổ bê tông đá 1x2, M200.
- Toàn bộ bê tông lót đá 4x6, M100 dày
100mm.
- Cột thép ống D90 dày 2.5mm, cao 3.5m,
liên kết với bản mã chân cột bằng bu lông M14, L300.
- Vì kèo thép hộp mạ kẽm 40x40x1.4mm,
các thanh xiên bằng thép hộp mạ kẽm 25x25x1.2mm.
- Các thanh trượt thép hộp mạ kẽm
40x40x1.4mm có cắt rãnh 10mm.
- Giằng thép hộp mạ kẽm 40x40x1.4mm.
-
Lợp tấm bạt di động có hệ dây kéo ra, kéo vào.
- Toàn bộ thép sau khi gia công được lăn
sơn 01 nước lót và 02 nước phủ chống rỉ.
- Vị trí nối bạt và giáp với dầm tầng 2
khối nhà lớp học 4 phòng 2 tầng lợp tấm nhựa composite lấy sáng, có hệ liên kết
bằng thép hộp mạ kẽm.
