Bản vẽ thiết kế cầu vượt sông, dài 69m, chia làm 3 đoạn, mỗi đoạn 21m, full bản vẽ
Ngày đăng: 11/12/2022 - Người đăng: Quốc Phi Daiphat Steel - Lượt xem: 1163 - Đánh giá: 5 /5
Danh mục
Cầu
Thể loại
Khác
Công cụ
Hạng mục
Mô tả ngắn
Kích cỡ
File download
www.thuvienbanveso.vn
Hoàn lại 100% giá trị nếu file tải bị lỗi hoặc không đúng mô tả của người bán
Mô tả chi tiết
Bản vẽ thiết kế cầu vượt sông, dài 69m, rộng 9m, chi tiết
Cầu được chia là 3 nhịp,mỗi nhịp 21m

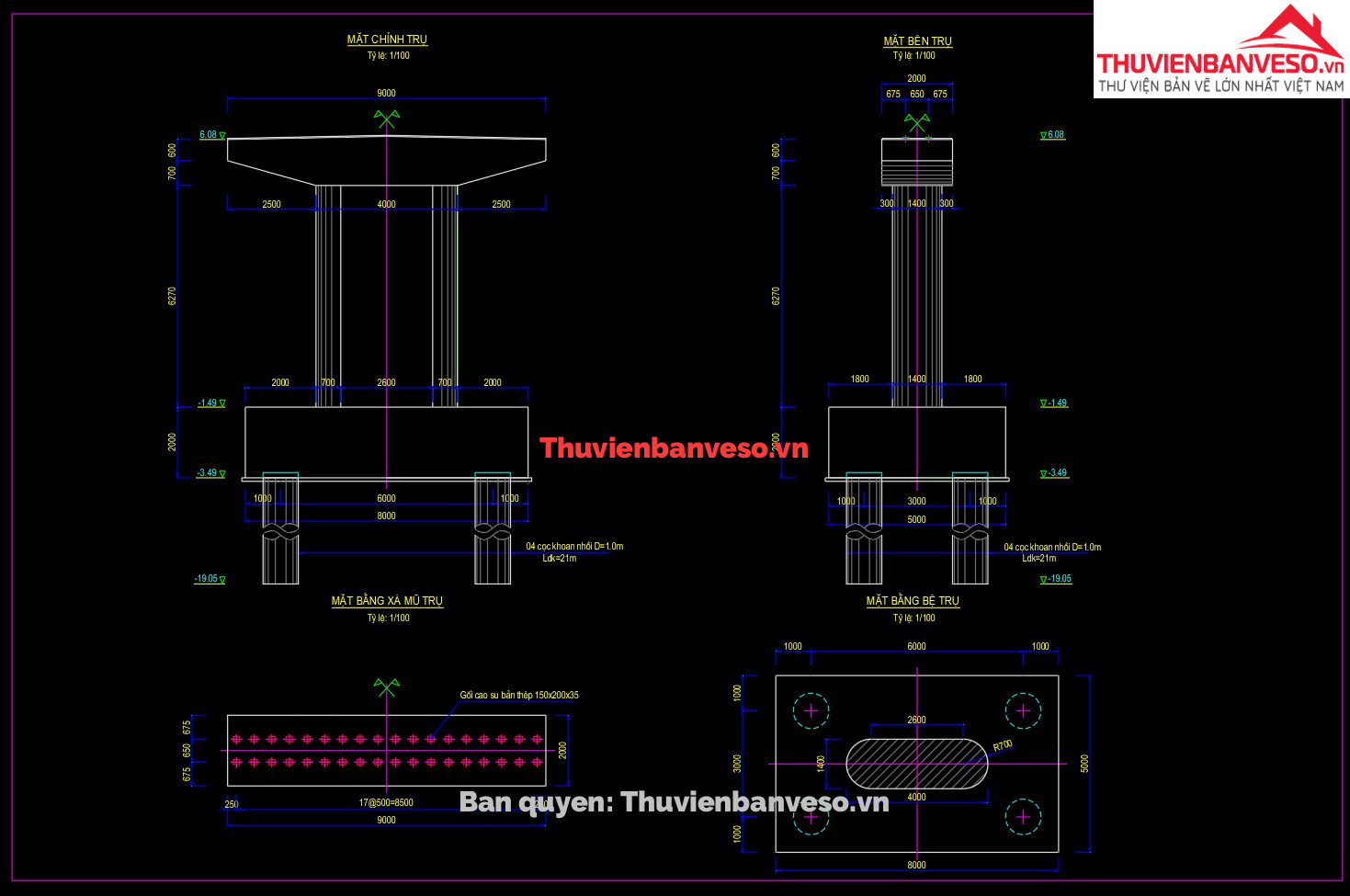

các trụ cầu được thi công bằng cọc khoan nhồi đường kính 1m
Cầu chợ Vực, nằm tại km19+307, xã Cẩm Duệ, Huyện Cẩm Xuyên, Hà Tĩnh
Quy mô: cầu vĩnh cửu bằng BTCT DƯL
Tấn suất thiết kế 4%
Tải trọng thiết kế HL93, theo tiêu chuẩn 22TCN - 272-05
Động đất cấp 7
Sông không thuyền, không có cây trôi
Khổ cầu: 0.5+8.00+0.50=9.00m

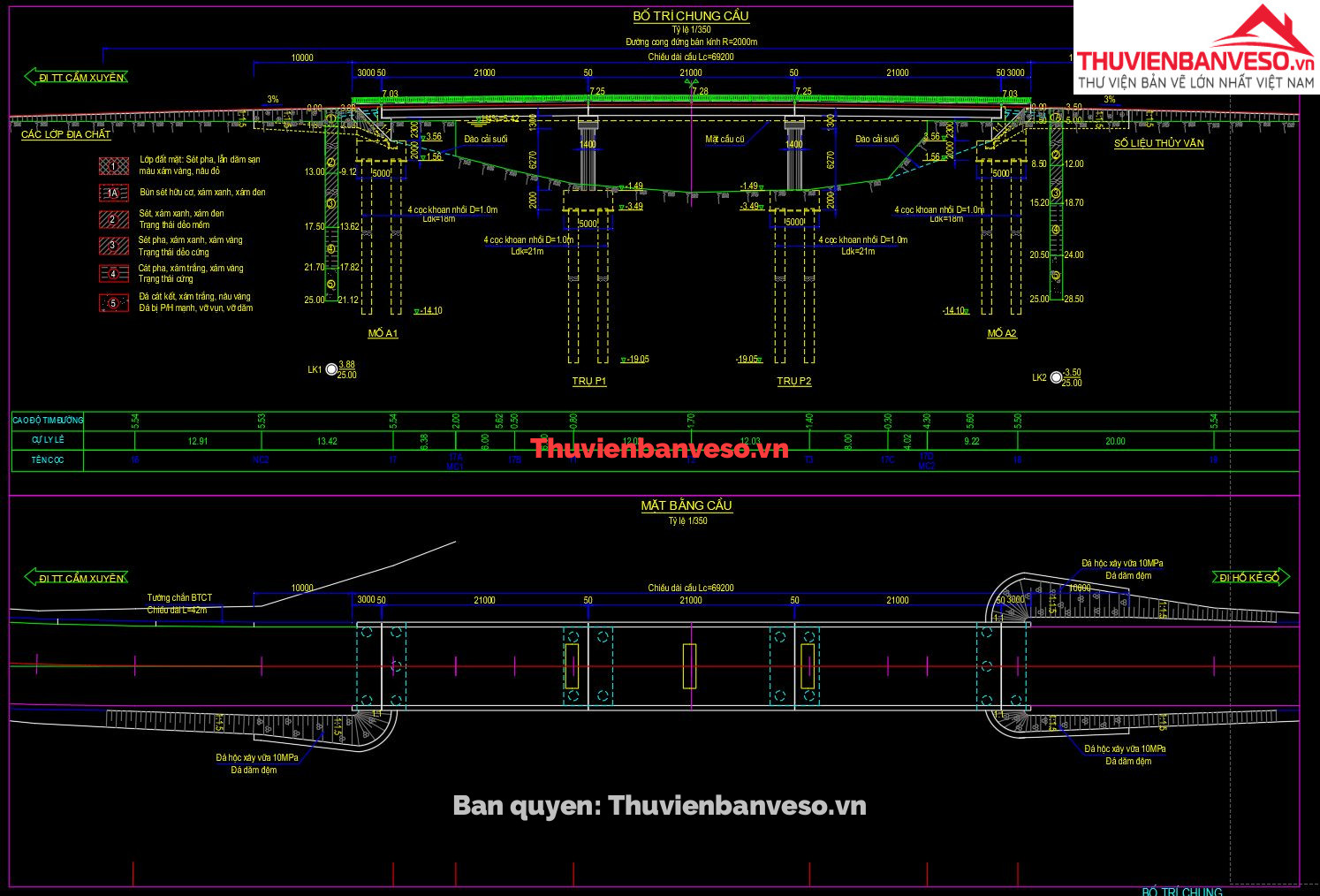

Cầu 3 nhịp 21m, chiều dài toàn cầu tính đến hai mố L = 69.2m

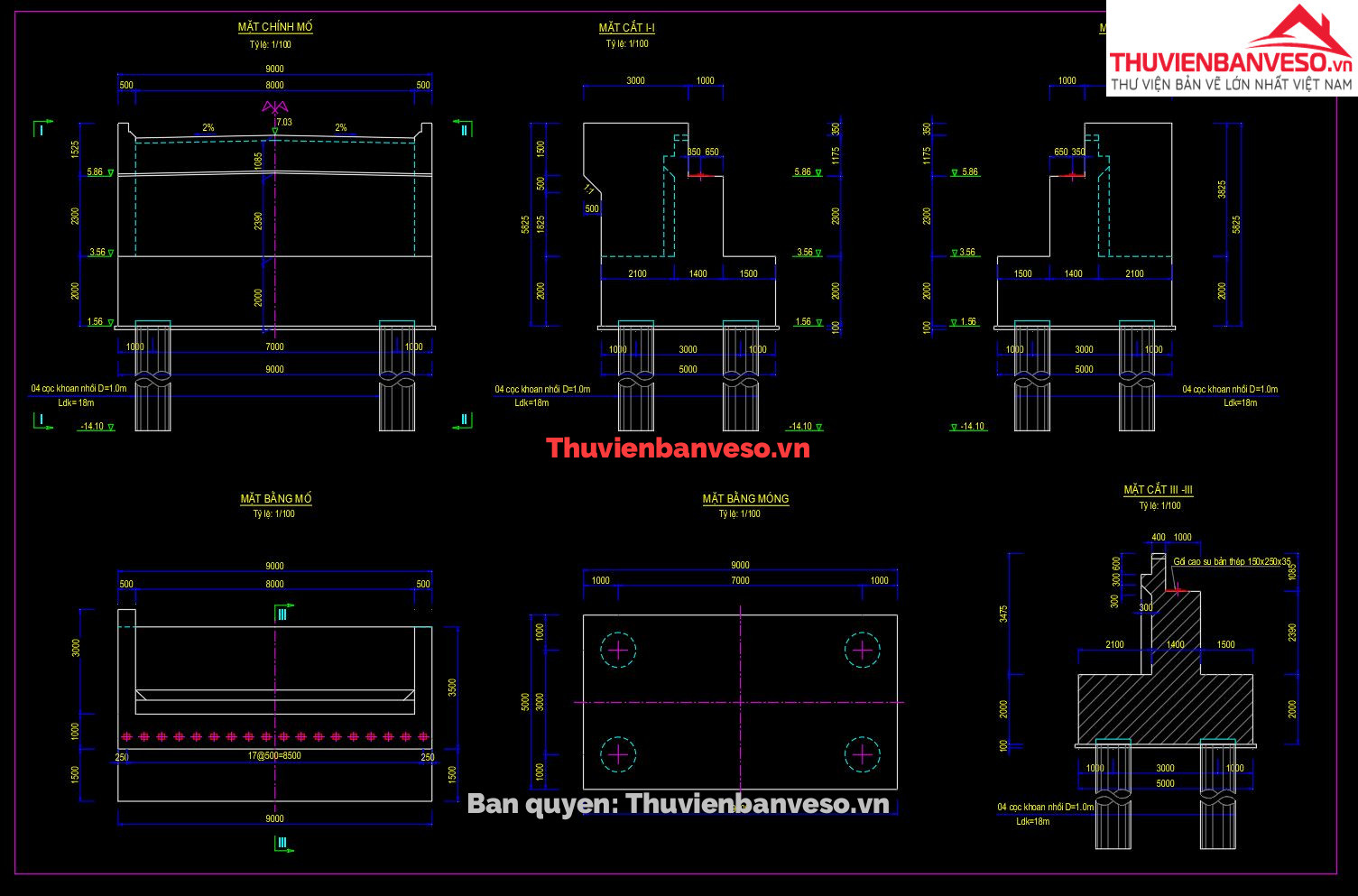

Kết cấu mố trụ chữ '' U'' BTCT đổ tại chỗ, Móng đặt trên hệ 4 cọc khoan nhồi.
